Jekaterinburga — Electrical and mechanical equipment of tramcars
  Jekaterinburga — Electrical and mechanical equipment of tramcars

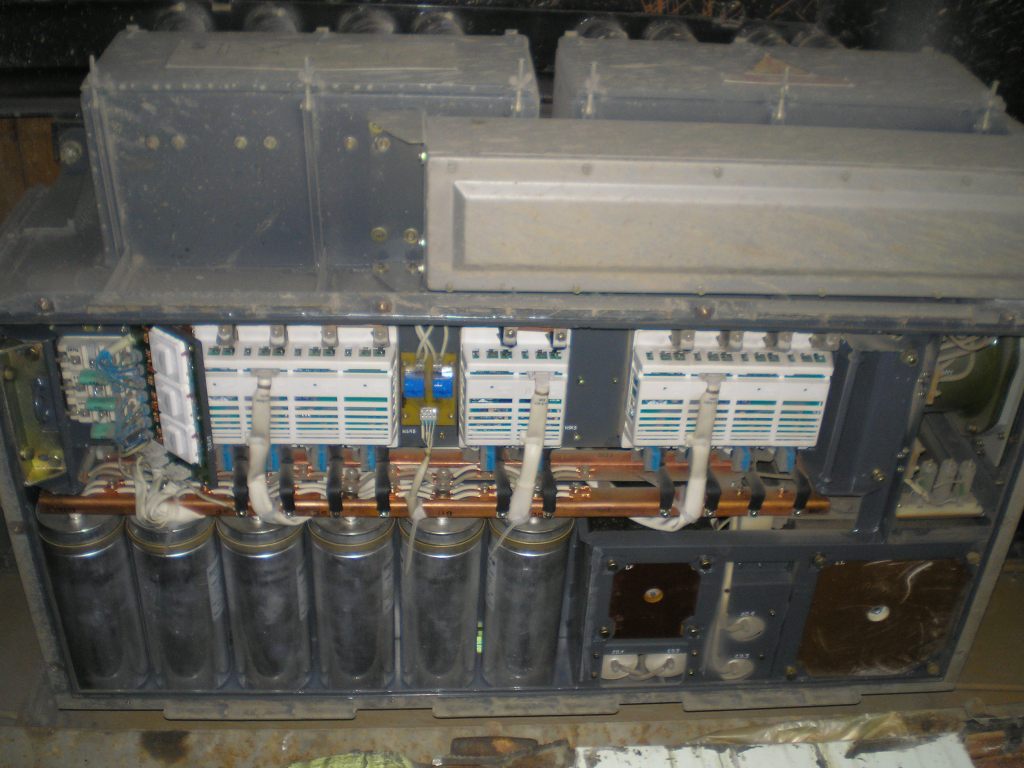

Тяговый преобразователь АТЧЭП для трамвайных вагонов мод. 71-402/403 - вид снизу со снятой нижней крышкой.

Autors: Schurick · Jekaterinburga           Datums: 16 aprīli 2009 g., ceturtdiena

Statistika

Publicēts 16.04.2009 06:50 UTC
Skatījumus — 599

Sīkāka informācija

EXIF

Model:FE-130,X-720
Date and Time:16.04.2009 08:00
Exposure Time:1/30 sec
Aperture Value:3.1
ISO Speed:125
Focal Length:6.3 mm
Rādīt visu EXIF

Komentāri · 3

16.04.2009 07:34 UTC
Saite
Schurick · Jekaterinburga
Foto: 67
Вверху справа в светло-сером ящике находится зарядный резистор R1. Под снятой крышкой верхний ряд слева направо - инвертор вентилятора (см. отдельно - http://stts.mosfont.ru/photo/169711/), диодно-транзисторная сборка SkiiP 1092 (HSK6), плата датчиков тока вентилятора, диодно-транзисторная сборка SkiiP 592 (HSK3) и снова диодно-транзисторная сборка SkiiP 1092 (HSK2 - см. http://stts.mosfont.ru/photo/169712/). Три остальных диодно-транзисторных сборки SkiiP 1092 (HSK1, HSK4 и HSK5) расположены под верхней крышкой. Правее видны кожух вентилятора и три резистора в цепи датчика напряжения. Нижний ряд - шесть конденсаторов в составе конденсаторной батареи CB (остальные точно так же лежат в ряд под верхней крышкой) и элементы входного фильтра - четыре конденсатора С01..С04 и два сглаживающих реактора (LL и LF)
0
+0 / –0
16.04.2009 18:18 UTC
Saite
UstAS · Nizhniy Tagil
Foto: 2
А тут весь привод немецкий, или только транзисторы?
(судя по сборке - веет русским духом, может даже уральским)))
0
+0 / –0
17.04.2009 01:01 UTC
Saite
Schurick · Jekaterinburga
Foto: 67
Из немецкого тут только SkiiPы/SKMы и их драйверы. Ну и быстродействующий высоковольтный предохранитель буржуйский - FERRAZ. Все остальное самое что ни на есть уральское, производства ОАО УПП "Вектор".
0
+0 / –0
